Bạn nên biết gì về guốc phanh có lót với bộ phụ kiện trước khi mua xe tải hoặc xe moóc của mình?

Những gì đi kèm trong một đôi giày phanh có lót với bộ phần cứng

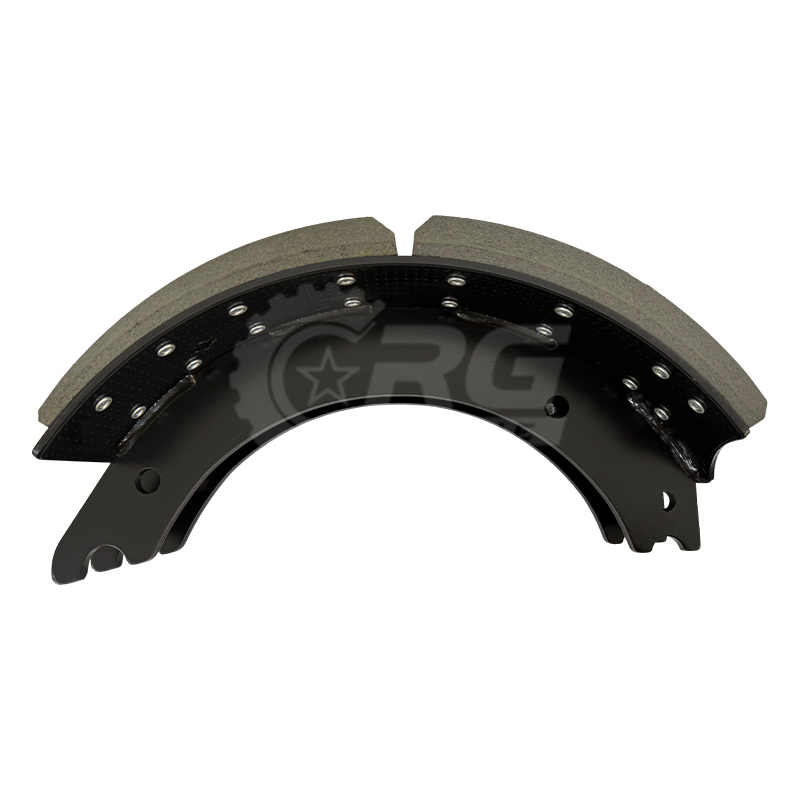

A giày phanh lót với một bộ phần cứng gói tất cả mọi thứ mà kỹ thuật viên cần để hoàn thành dịch vụ phanh tang trống trong một gói duy nhất - không cần phải tìm kiếm các lò xo hoặc chốt riêng biệt. Bộ sản phẩm đi kèm với hai guốc phanh lót sẵn (lớp lót đã được tán đinh vào lưới) cùng với một bộ phần cứng phù hợp có kích thước phù hợp với cấu hình guốc và trục cụ thể đó.

Bộ phần cứng thường bao gồm:

• Chốt neo và ống lót bằng thép nhẹ
• Lò xo giữ và lò xo hồi vị chịu tải nặng
• Con lăn có khía và bộ phận giữ con lăn
• Bất kỳ phần cứng bên cam nào dành riêng cho loại phanh (Q Plus, ES, tiêu chuẩn)

Vì lớp lót đã được dán sẵn nên bạn bỏ qua bước tốn thời gian chuyển lớp lót cũ hoặc tìm nguồn kết dính riêng. Đối với các cửa hàng vận hành nhiều dịch vụ trục trong một ngày, phương pháp tiếp cận một SKU này giúp giảm cả thời gian lao động và nguy cơ các bộ phận không khớp.

Thông số kỹ thuật chính cần kiểm tra trước khi đặt hàng

Đặt sai bộ phụ kiện là lỗi phổ biến nhất — và có thể tránh được nhất — trong dịch vụ phanh tang trống. Ba con số đưa ra quyết định:

1. Đường kính và chiều rộng phanh — Hầu hết các ứng dụng xe tải hạng nặng đều chạy cấu hình 15" × 4" hoặc 16,5" × 7". Xác nhận đường kính trống của bạn trước bất cứ điều gì khác.
2. Đánh giá trọng lượng trục — Các bộ dụng cụ được đánh giá theo khả năng chịu trọng lượng của lớp lót, phổ biến nhất là 20.000 lb hoặc 23.000 lb. Việc trộn các xếp hạng trên một bộ trục sẽ tạo ra độ mòn không đồng đều và lực dừng không cân bằng.
3. số FMSI — Số của Viện Tiêu chuẩn Vật liệu Ma sát xác định duy nhất hình dạng của giày. Tham chiếu chéo số bộ phận OE của bạn với FMSI trước khi đặt hàng, đặc biệt khi làm việc với nhiều phụ kiện OEM trên cùng một chiếc xe.

Ngoài hình học, hãy chú ý đến ký hiệu loại phanh. Cấu hình Q Plus, ES (tiêu chuẩn Eaton) và cam tiêu chuẩn sử dụng các bộ phần cứng khác nhau — bản thân đôi giày có thể trông giống nhau trên kệ nhưng sẽ không lắp đặt chính xác nếu phần cứng không khớp với hình dạng con nhện và cam ở vị trí trục đó.

Khả năng tương thích loại phanh: Q Plus, ES và Tiêu chuẩn

Phanh trống hạng nặng không phải là phổ biến. Ba cấu hình phổ biến nhất trong vận tải đường bộ ở Bắc Mỹ, mỗi cấu hình đều yêu cầu một cặp giày và phần cứng cụ thể.

Bộ trục lái cần được xem xét kỹ lưỡng hơn. Phanh lái phải cung cấp lực ổn định, có thể dự đoán được mà không cần kéo - vì vậy hợp chất lót, độ dày của khung guốc và tốc độ lò xo phần cứng đều phải đáp ứng thông số kỹ thuật OE cho trục đó chứ không chỉ là loại tương đương chung chung "phù hợp nhất".

Tại sao chất lượng phần cứng lại quan trọng như lớp lót

Một lớp lót mới trên phần cứng đã cũ là phanh sẽ bị hỏng trước thời hạn. Phần cứng xuống cấp khác với lớp lót - lò xo mất độ căng, con lăn phát triển các điểm phẳng và ống lót mòn hình bầu dục - nhưng các kỹ thuật viên thường bỏ qua phần cứng vì nó không tạo ra vết nứt hoặc vết nứt rõ ràng như lớp lót.

Sự khác biệt giữa bộ phần cứng phổ thông và cao cấp thể hiện ở một số chỗ cụ thể:

• Lò xo hồi vị — Lò xo chịu tải nặng được định mức tới 1 triệu chu kỳ duy trì độ co rút thích hợp của đế trong suốt vòng đời của lớp lót. Lò xo bình dân có thể bị mỏi trước khi lớp lót đạt đến giới hạn mài mòn, gây ra lực cản, tích tụ nhiệt và hỏng hóc sớm.
• Con lăn — Con lăn được xử lý nhiệt, mạ kẽm-cromat chống ăn mòn trong môi trường đường ướt và muối. Các con lăn thép trần bị lõm và kẹt, ràng buộc hoạt động của cam và tạo ra hiện tượng phai phanh.
• Ống lót — Ống lót bằng thép không gỉ hoặc khổ lớn giữ thẳng hàng chốt neo khi chịu tải. Các ống lót bằng thép mềm bị mòn hình bầu dục nhanh chóng, cho phép chuyển động của giày làm tăng tốc độ mòn của lớp lót không đều.

Đối với các đội xe hoạt động trong điều kiện độ ẩm cao hoặc đường vào mùa đông, lò xo sơn tĩnh điện và phần cứng chống ăn mòn không phải là nâng cấp cao cấp — chúng là cơ sở để đạt được khoảng thời gian sử dụng dự kiến.

Xác minh tham chiếu chéo và xác minh đồ đạc OEM

Hầu hết các bộ sản phẩm lót giày đều được thiết kế để thay thế các bộ phận OE của Meritor, Eaton/Dana, Rockwell, Dayton và Spicer. Một số kiểu bộ sản phẩm thường bao gồm nhiều loại phụ kiện OE — ví dụ: bộ phụ kiện phía trước loại ES 15"×4" có thể thay thế đồng thời các số bộ phận của Eaton, Meritor và Spicer.

Sử dụng các điểm tham chiếu này để xác nhận đồ đạc trước khi lắp đặt:

• Mã bộ phận của nhà sản xuất OE (được đóng dấu trên web giày ban đầu)
• Ký hiệu FMSI (có trong hướng dẫn sử dụng bộ phận OE hoặc trên bao bì gốc)
• Nhà sản xuất và kiểu trục (đặc biệt là để phân biệt trục lái và trục dẫn động)
• Kích thước nhện phanh và ống cam nếu có

Bộ dụng cụ lót giày hậu mãi được chế tạo theo tiêu chuẩn kích thước OE — cùng độ dày màng, cùng kiểu đinh tán, cùng loại hợp chất lót — lắp đặt mà không cần sửa đổi và mang lại hiệu suất dừng tương đương. Xác minh số lượng lỗ đinh tán và kích thước đinh tán Nếu bạn đang thay thế một chiếc giày bị mòn một phần để đảm bảo mặt ngồi bằng đinh tán thay vì tự hào về bề mặt lót, điều này có thể ghi điểm vào trống ngay lập tức.

Danh sách kiểm tra lắp đặt để phanh sạch và bền lâu

Ngay cả bộ giày có lót chất lượng cao cũng hoạt động kém nếu phần cứng và trống xung quanh không được xử lý trong cùng khoảng thời gian bảo trì. Trước khi mang giày mới:

1. Đo đường kính trống theo thông số loại bỏ tối đa - hầu hết các trống 15" được xếp ở mức 15,090" và trống 16,5" ở mức 16,620". Trống ở thông số kỹ thuật bị loại bỏ hoặc quá khứ sẽ không giữ được các điều chỉnh phanh và sẽ khiến lớp lót bị mòn nhanh hơn.
2. Kiểm tra các lỗ chân phanh và chốt neo xem có bị mòn hoặc giãn không. Thay thế con nhện nếu chuyển động của chốt neo vượt quá 0,010" hành trình.
3. Làm sạch lỗ trục cam và bôi dầu bôi trơn phanh nhiệt độ cao vào ống cam trước khi lắp các con lăn mới - tiếp xúc cam khô là nguyên nhân hàng đầu gây ra tiếng ồn phanh và tiếp xúc lót không đồng đều.
4. Mô-men xoắn tất cả phần cứng gắn nhện theo đặc điểm kỹ thuật. Một con nhện lỏng lẻo dịch chuyển dưới tải trọng phanh và gây ra các triệu chứng tương tự như giày bị mòn: lực kéo và mòn sớm.
5. Điều chỉnh bộ điều chỉnh độ chùng để đạt được hành trình cần đẩy chính xác sau khi lắp đặt. Bộ điều chỉnh độ chùng tự động phải được xác minh, không được cho là tự điều chỉnh chính xác sau khi thay giày.

Một bộ hoàn chỉnh — giày có lót cộng với phần cứng phù hợp — loại bỏ sự không chắc chắn khi tái sử dụng các bộ phận không xác định được lịch sử mỏi. Đặc biệt trên trục lái và trục dẫn động có công dụng cao, bắt đầu với phần cứng mới trong mỗi chu kỳ bảo dưỡng là cách chắc chắn nhất để đạt được khoảng cách dừng ổn định và vượt qua các cuộc kiểm tra phanh bên đường.

Lựa chọn giữa bộ giày có lót mới và được tái sản xuất

Bộ giày lót được tái sản xuất sử dụng lưới giày đã được tân trang lại với lớp lót mới được gắn vào vị trí, trong khi các bộ dụng cụ mới sử dụng lưới giày mới được dán tem xuyên suốt. Cả hai loại đều có sẵn ở hầu hết các cấu hình phanh và sự chênh lệch về giá là đáng kể - bộ dụng cụ reman thường chạy ít hơn 20–40% so với các loại phanh tương đương mới.

Reman là một lựa chọn hợp lý khi hình dạng của lưới giày được bảo toàn và cơ sở reman áp dụng cùng loại hợp chất ma sát như thông số kỹ thuật OE. Hãy tìm những bộ dụng cụ nêu rõ loại vật liệu lót (cấp R, cao cấp, mật độ cao) và xác nhận thông số kỹ thuật về lớp phủ giày - lưới thép trần trong bộ sản phẩm còn lại bị ăn mòn nhanh hơn và có thể phát triển các vết nứt do ứng suất mà lưới mới sẽ không làm được.

Bộ dụng cụ mới có ý nghĩa đối với các trục lái, các đội xe chạy quãng đường cao thay thế phanh trong một khoảng thời gian cố định và bất kỳ ứng dụng nào mà tang trống và phần cứng cũng đang được thay thế. Chi phí gia tăng của lưới giày mới là nhỏ so với tổng nhân công phục vụ và nó loại bỏ một biến khỏi phân tích lỗi trong tương lai nếu phát sinh khiếu nại về phanh trong lần kiểm tra tiếp theo.
